Brushless · Trocken
Art.-Nr. 003.036.802BL2
Leistungsstarke Walzenfräse mit Brushless-Technologie, hohem Drehmoment und präziser Tiefeneinstellung.
2.188,00 €
Gehört zu: ATLAS-Serie – Modelle vergleichen

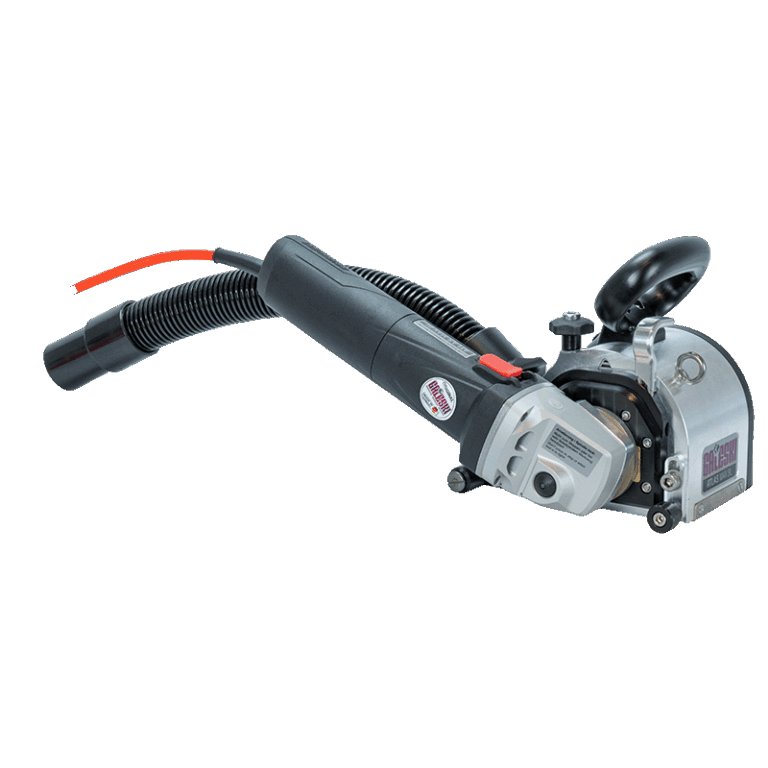

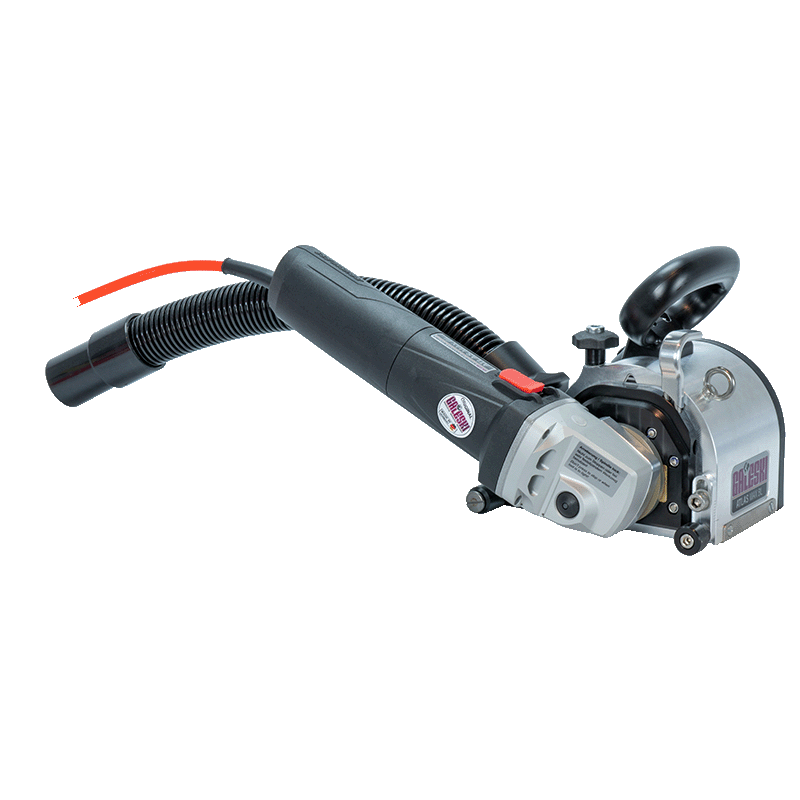

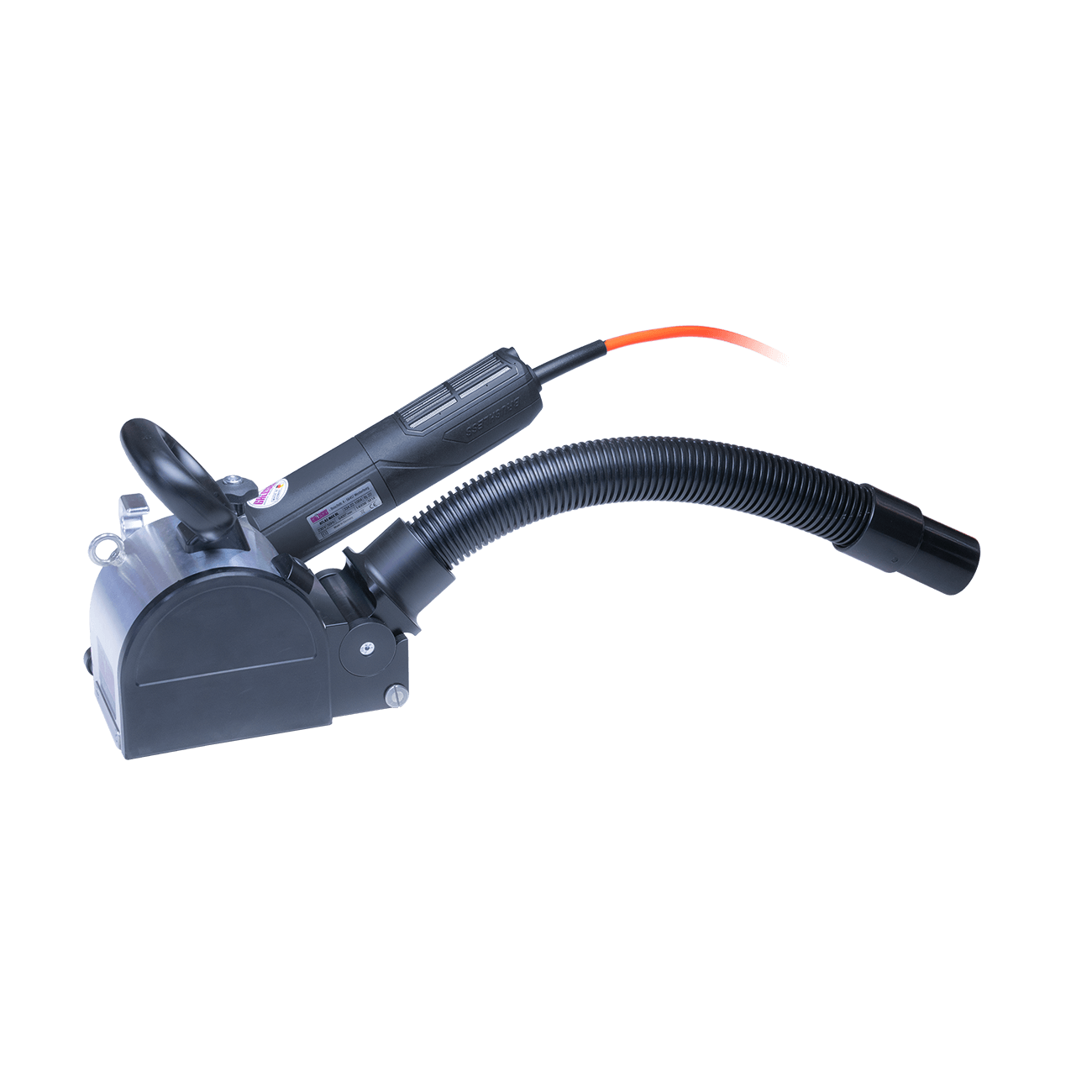

Die ATLAS MAX BL ist eine kompakte Hochleistungs-Walzenfräse für präzise Abtragsarbeiten im Innenausbau und in der Sanierung. Der moderne Brushless-Motor liefert kraftvolle und konstant abrufbare Leistung, während die exakte Tiefeneinstellung einen definierten Abtrag von 0 bis 10 mm ermöglicht. Durch die Bauweise der Fräswalze wird der Materialabtrag direkt in Richtung Absaugung geleitet, was den Staubanfall deutlich reduziert und ein sauberes Arbeiten unterstützt. Gleichzeitig erlaubt die verstellbare Maschinenposition ein wandnahes und ergonomisches Fräsen selbst in anspruchsvollen Bereichen. Für Bodensanierer, Maler und Stuckateure ist die ATLAS MAX BL eine zuverlässige Lösung für schnellen, kontrollierten und effizienten Materialabtrag.
1. Haube öffnen
Drehverschluss eine Vierteldrehung, Frontdeckel nach oben herausschieben.

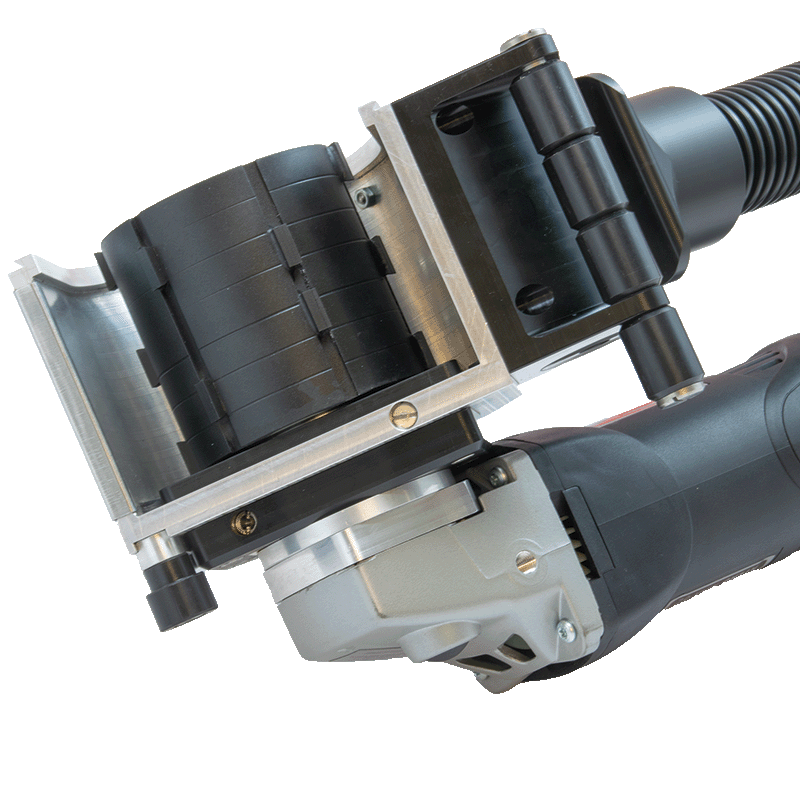

2. Walze tauschen
Spindel arretieren, Spannmutter lösen, neue Walze aufsetzen.
3. Festziehen und schließen
Spannmutter und Sicherungsschraube anziehen, Deckel einschieben – fertig.
Bilder: ATLAS Max 82 – gleicher Ablauf bei ATLAS Max 82 BL und ATLAS Pro 82 BL. Vor dem Walzenwechsel Stecker ziehen.
| Spannung | 230 Volt |
|---|---|
| Arbeitstiefe | 0–10 mm |
| Leistung | 1.400 Watt |
| Werkzeugaufnahme | M14 |
| Drehzahlregelung | Konstant |
| Drehzahl | 6.400 1/min |
| Gewicht | 4,9 kg |
| Arbeitsbreite max. | 82 mm |
| Werkzeug-Ø max. | 98 mm |
| Schutz | Sanftanlauf, Wiederanlaufschutz |
Nummer in der Zeichnung anklicken – das Teil wird in der Liste markiert. 111 Teile, direkt bestellbar. Gilt für Art.-Nr. 003.036.802BL2.


| Pos. | Teil | Preis | Warenkorb |
|---|---|---|---|
| 1 | Getriebekasten komplett inkl. Pos. 2-5Art.-Nr. 150.011.000 | 92,60 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 2 | DrückerArt.-Nr. 100.681 | 1,10 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 3 | DruckfederArt.-Nr. 100.680 | 0,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 4 | ArretierbolzenArt.-Nr. 100.679 | 5,40 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 5 | Stopfen2× verbautArt.-Nr. 0550070 | 0,17 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 6 | Schraube4× verbautArt.-Nr. 100.660 | 0,60 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 7 | Fett 16gArt.-Nr. 024.415D | 8,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 8 | O-Ring 26,2x2,4Art.-Nr. 150.011.001 | 1,20 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 9 | MutterArt.-Nr. 100.721 | 2,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 10 | Set: Tellerrad+RitzelArt.-Nr. 100.722 | 43,50 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 11 | KugellagerArt.-Nr. 150.011.002 | 10,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 12 | O-Ring 26x2,2Art.-Nr. 150.011.003 | 1,20 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 13 | ZwischenflanschArt.-Nr. 150.011.004 | 15,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 14 | Anker 230V komplett inkl. Pos. 15Art.-Nr. 150.011.005 | 70,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 15 | KugellagerArt.-Nr. 101.108 | 9,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 16 | SchraubeArt.-Nr. 150.011.006 | 1,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 17 | LuftleitringArt.-Nr. 150.011.007 | 9,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 18 | Feld 230VArt.-Nr. 150.011.008 | 50,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 19 | MotorgehäuseArt.-Nr. 150.011.009 | 15,40 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 20 | FederArt.-Nr. 150.011.014 | 0,75 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 21 | FührungsstückArt.-Nr. 150.011.058 | 4,50 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 22 | Schalter komplett inkl. Pos. 23+24Art.-Nr. 150.011.027 | 1,50 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 23 | StiftArt.-Nr. 150.011.011 | 0,75 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 24 | Ein/Aus SchalterArt.-Nr. 150.011.012 | 0,75 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 25 | O-Ring 10x3Art.-Nr. 150.011.015 | 1,20 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 26 | Elektronik CON (konstant) 230VArt.-Nr. 150.011.060 | 118,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 27 | SchraubeArt.-Nr. 150.011.025 | 0,75 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 28 | KabelschelleArt.-Nr. 150.011.024 | 1,30 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 29 | Schraube 4x162× verbautArt.-Nr. 150.011.016 | 1,30 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 30 | Schraube 4x65Art.-Nr. 150.011.019 | 1,30 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 31 | KabelschutzschlauchArt.-Nr. 150.011.064 | 4,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 32 | GehäusekappeArt.-Nr. 150.011.061 | 7,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 33 | Schutzgitter linksArt.-Nr. 150.011.063 | 4,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 34 | Schutzgitter rechtsArt.-Nr. 150.011.062 | 4,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 35 | Kabelstoßverbinder2× verbautArt.-Nr. 100.187 | 0,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 36 | Anschlussleitung SchukoArt.-Nr. 100.821 | 28,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 37 | AusgleichsscheibeArt.-Nr. 100.643 | 1,60 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 38 | DistanzscheibeArt.-Nr. 100.798 | 3,35 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 39 | InnensicherungsringArt.-Nr. 101.247 | 6,70 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 40 | KugellagerArt.-Nr. 100.863 | 11,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 41 | LagerschildArt.-Nr. 150.010.032 | 137,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 42 | Schraube4× verbautArt.-Nr. 111.100.511 | 0,85 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 43 | ArbeitsspindelArt.-Nr. 150.010.033 | 79,20 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 44 | KugellagerArt.-Nr. 101.145 | 41,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 45 | Sterngriffmutter M8 komplett inkl. Pos. 46+47Art.-Nr. 150.010.020A | 7,30 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 46 | Schraube M8x10Art.-Nr. 111.100.818 | 0,40 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 47 | Sterngriffmutter M8, aufgebohrtArt.-Nr. 150.010.020B | 5,70 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 48 | Federscheibe 8,42× verbautArt.-Nr. DI013708VZ | 0,30 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 49 | MessingklammerArt.-Nr. 150.010.040 | 13,10 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 50 | Gewindestange komplett inkl. Pos. 51+52Art.-Nr. 150.010.019A | 18,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 51 | Gewindestange M8x110Art.-Nr. 150.010.019 | 18,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 52 | Schraube M4x6; 6,4mm AußenØArt.-Nr. 111.110.403 | 0,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 53 | RiegelgriffArt.-Nr. 150.010.007 | 65,30 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 54 | Stiftschraube M5x60Art.-Nr. 150.010.008 | 10,20 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 55 | Stiftschraube M5x30Art.-Nr. 150.010.009 | 8,10 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 56 | HandgriffArt.-Nr. 150.010.018 | 158,40 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 57 | Mutter M6 selbstsichernd2× verbautArt.-Nr. 112.100.006 | 0,45 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 58 | Schraube M6x252× verbautArt.-Nr. 111.130.613 | 0,70 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 59 | RastscheibeArt.-Nr. 150.010.004 | 57,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 60 | KugelArt.-Nr. 404921004 | 2,95 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 61 | RiegelführungArt.-Nr. 150.010.005 | 30,10 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 62 | Mutter M5 selbstsichernd6× verbautArt.-Nr. 112.100.005 | 0,70 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 63 | Höhenverstellung AußenteilArt.-Nr. 150.010.035A | 130,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 64 | DruckfederArt.-Nr. 150.010.010 | 2,15 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 65 | RiegelwelleArt.-Nr. 150.010.011 | 18,50 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 66 | Ringmutter M5Art.-Nr. 150.010.034 | 4,30 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 67 | Scheibe M5Art.-Nr. 100.099 | 0,55 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 68 | Schraube M5x10Art.-Nr. 001.202A | 1,60 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 69 | Schraube M8x16Art.-Nr. 111.110.809 | 0,85 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 70 | StützrollenhalterArt.-Nr. 150.010.015 | 30,20 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 71 | Schraube M6x25Art.-Nr. 111.160.613 | 1,95 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 72 | DistanzhülseArt.-Nr. 150.010.013 | 8,70 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 73 | StützrolleArt.-Nr. 150.010.014 | 9,60 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 74 | BlindstopfenArt.-Nr. 150.010.021 | 0,65 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 75 | Flachkopfschraube M4x6x6,0Art.-Nr. 111.450.403 | 2,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 76 | Federscheibe 6,4Art.-Nr. 100.437 | 0,30 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 77 | DeckelverschlussArt.-Nr. 150.010.022 | 20,65 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 78 | Mutter M4Art.-Nr. 103.033 | 0,60 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 79 | EdelstahlprofilArt.-Nr. 150.010.017 | 17,50 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 80 | Schraube M4x62× verbautArt.-Nr. 100.663 | 0,70 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 81 | GehäuseArt.-Nr. 150.010.016 | 403,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 82 | 1Set=17Stck./pcs Gleitpunkte, selbstklebendArt.-Nr. 150.010.035 | 11,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 83 | Höhenverstellung InnenteilArt.-Nr. 150.010.036A | 50,10 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 84 | Senkkopfschraube M5x296× verbautArt.-Nr. 111.290.515 | 1,60 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 85 | Passscheibe 0,5Art.-Nr. 100.936 | 3,35 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 86a | Passscheibe 0,3Art.-Nr. 100.937 | 3,35 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 86b | Passscheibe 0,2Art.-Nr. 100.938 | 3,35 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 86c | WellensicherungsringArt.-Nr. 100.929 | 10,20 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 87 | Flachkopfschraube M5x62× verbautArt.-Nr. 101.497 | 1,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 88 | Zylinderrolle4× verbautArt.-Nr. 150.010.027 | 4,50 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 89 | ZylinderrollenwelleArt.-Nr. 150.010.030 | 12,10 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 90 | Senkkofschraube M5x166× verbautArt.-Nr. 111.270.509 | 0,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 91 | Absaugung UnterteilArt.-Nr. 150.010.001 | 103,30 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 92 | Absaugung OberteilArt.-Nr. 150.010.002 | 92,70 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 93 | Absaugung Seitenscheibe2× verbautArt.-Nr. 150.010.028 | 8,50 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 94 | GewindeeinsatzArt.-Nr. 150.010.029 | 31,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 95 | AbsaugschlauchArt.-Nr. 003.036.461 | 19,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 96 | AnschlussstutzenArt.-Nr. 003.036.454 | 15,10 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 97 | Werkzeugaufnahme komplett inkl. Pos. 98+99Art.-Nr. 150.010.025A | 139,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 98 | FilzringArt.-Nr. 150.010.024 | 9,90 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 99 | WerkzeugaufnahmeArt.-Nr. 150.010.025 | 131,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 100 | Scheibe M14Art.-Nr. 113.020.140 | 0,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 101 | Mutter M14Art.-Nr. 112.031.400 | 2,80 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 102 | Flanschmutter komplett, inkl. Pos. 103+104Art.-Nr. 100.754E | 11,50 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 103 | Flanschmutter mit M8Art.-Nr. 100.754F | 10,50 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 104 | Gewindestift M8x8Art.-Nr. 111.600.804 | 1,20 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 105 | DeckelArt.-Nr. 150.010.026 | 67,40 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 106 | ZapfenschlüsselArt.-Nr. 000.082 | 6,00 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 107 | Inbusschlüssel 4mmArt.-Nr. 000.050 | 2,10 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 108 | Inbusschlüssel 6mmArt.-Nr. 000.128 | 3,15 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
| 109 | Koffer (ohne Abb.)Art.-Nr. 000.129/1nicht abgebildet | 99,90 € Zzgl. 19% MwSt., zzgl. Versand | In den Warenkorb |
Explosionszeichnung Stand 15.05.2024 · Zeichnung und Liste als PDF · Ersatzteilsuche für alle Maschinen
Auch mit Druckluft
Gleicher Werkzeug-Ø 98 mm, angetrieben mit Druckluft – ohne Strom an der Maschine.
2.766,00 €
Zzgl. 19% MwSt., zzgl. VersandNur für den professionellen Einsatz durch geschultes Fachpersonal bestimmt.
Vor Inbetriebnahme die beiliegende Originalbetriebsanleitung sorgfältig lesen und beachten.
Bestimmungsgemäße Verwendung: Abtrag von Fliesenklebern, Beschichtungen, Spachtelmassen, festen und zäh-elastischen Klebern, Anstrichen und Putzen. Nur für den Trockeneinsatz bestimmt – niemals mit Wasserzufuhr betreiben. Es dürfen keine Metalle bearbeitet werden.
Beim Betrieb ist persönliche Schutzausrüstung zwingend zu tragen: je nach Anwendung Vollgesichtsschutz, Augenschutz bzw. Schutzbrille; soweit angemessen Staubmaske, Gehörschutz, Schutzhandschuhe und Spezialschürze.
Geräuschemission: Schalldruckpegel 83,6 dB(A), Schallleistungspegel 94,6 dB(A) – Gehörschutz erforderlich. Vibration: 9,5 m/s².
Beim Bearbeiten von Gestein entstehender Staub (kristalline Kieselsäure) ist gesundheitsschädlich. Giftige oder asbesthaltige Materialien (z. B. PCB, Asbest, Bitumen/PAK) dürfen nur von speziell ausgebildetem Fachpersonal zu Sanierungszwecken bearbeitet werden. Fräsarbeiten nur mit angeschlossenem, geeignetem Staubsauger mit passendem Filter ausführen.
Steckdosen in Feuchträumen und im Außenbereich müssen mit einem Fehlerstrom-Schutzschalter (FI/RCD/PRCD) ausgerüstet sein.
Nicht für die Benutzung durch Kinder geeignet.
Vollständige Sicherheitshinweise siehe Originalbetriebsanleitung. Allgemeine Sicherheitshinweise als PDF (15 Sprachen)
